TF42-4.2
Nuevo producto

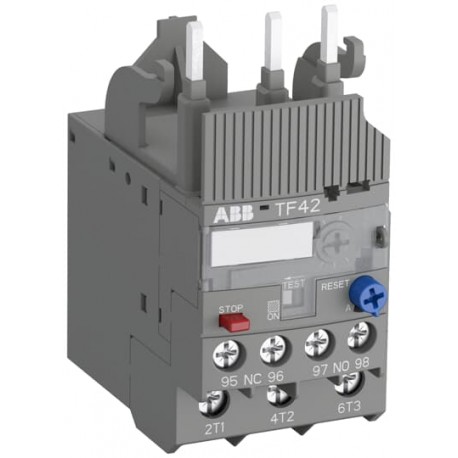

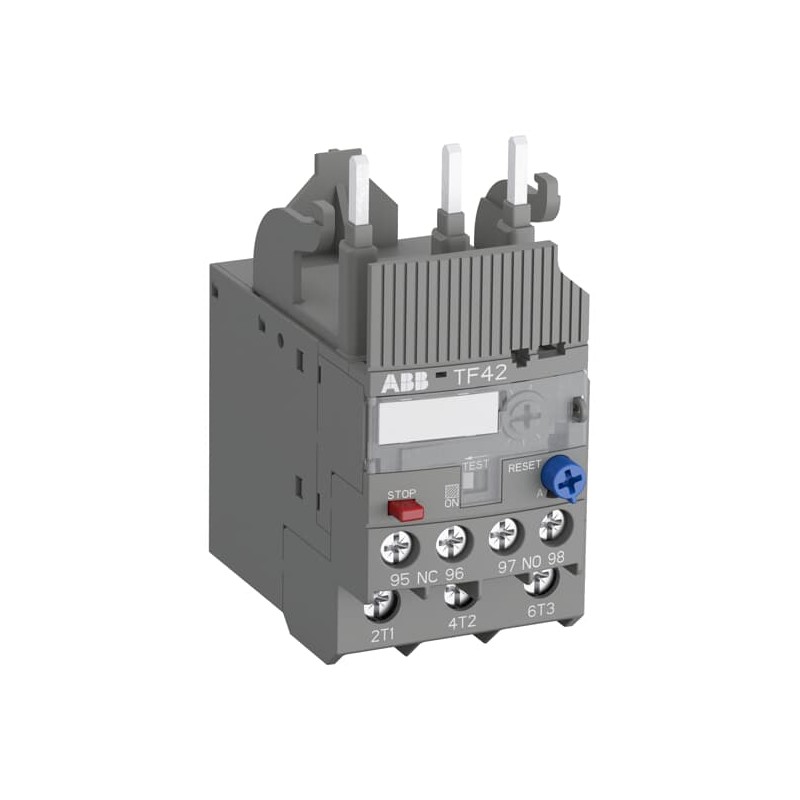

El relé de sobrecarga térmica TF42-4.2 es un dispositivo de protección electromecánico económico para el circuito principal.
Ofrece protección confiable y rápida para motores en caso de sobrecarga o falla de fase.
Este producto ya no está disponible
Advertencia: ¡Últimos artículos en inventario!
Disponible el:
El dispositivo tiene clase de disparo 10. Otras características son la compensación de temperatura, contacto de disparo (NC), contacto de señal (NO), reinicio automático o manual seleccionable, mecanismo de disparo libre, función STOP e indicación de disparo. Los relés de sobrecarga se conectan directamente a los contactores del bloque. Los kits de montaje individuales están disponibles como accesorio.
Técnico
Rango de ajuste: 3.1 ... 4.2 A
Voltaje operativo nominal: Auxiliary Circuit 600 V AC/DC
Main Circuit 690 V AC
Corriente operativa nominal (Ie): 4.2 A
Corriente operativa nominal AC-3 (Ie): 4.2 A
Frecuencia nominal (f):
Circuito auxiliar 50 Hz
Circuito auxiliar 60 Hz
Circuito auxiliar DC
Circuito principal 50 Hz
Circuito principal 60 Hz
Voltaje nominal de resistencia al impulso:
Auxiliary Circuit 6 kV
Main Circuit 6 kV
Voltaje de aislamiento nominal: 690 V
Número de polos: 3
Número de contactos auxiliares NC: 1
Número de contactos auxiliares NO: 1
Número de polos protegidos: 3
Corriente térmica convencional al aire libre:
Auxiliary Circuit NC 6 A
Auxiliary Circuit NO 4 A
Corriente operativa nominal AC-15:
(120 V) NC 3 A
(120 V) NO 0.5 A
(240 V) NC 3 A
(240 V) NO 0.5 A
(400 V) NC 0.75 A
(400 V) NO 0.5 A
(500 V) NC 0.75 A
(500 V) NO 0.5 A
Corriente operativa nominal DC-13:
(125 V) NC 0.55 A
(125 V) NO 0.55 A
(24 V) NC 1.25 A
(24 V) NO 1.25 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(500 V) NC 0.15 A
(500 V) NO 0.15 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grado de protección: IP20
