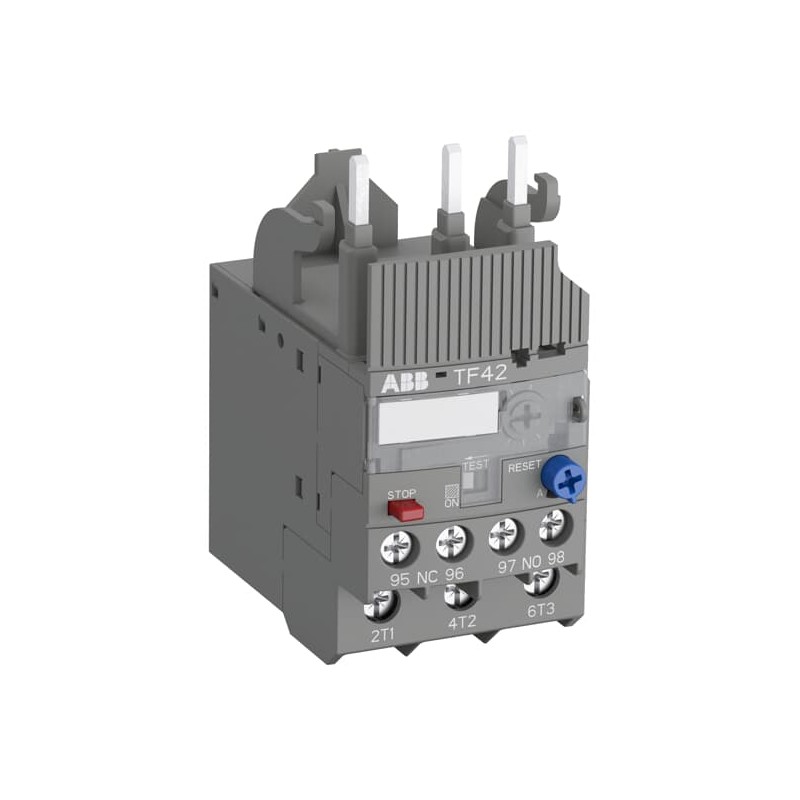

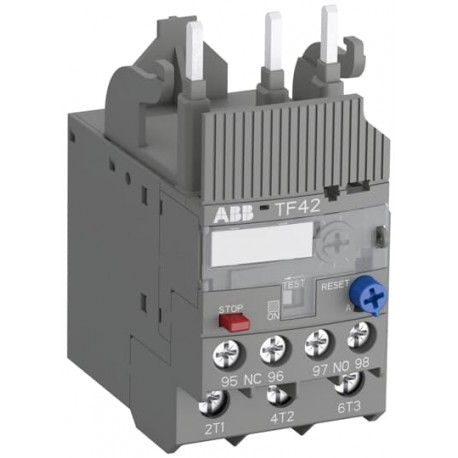

Relé térmico de sobrecarga ABB

Referencia TF42-2.3

Condición: Nuevo producto

El relé de sobrecarga térmica TF42-2.3 es un dispositivo de protección electromecánico económico para el circuito principal.

Ofrece protección confiable y rápida para motores en caso de sobrecarga o falla de fase.

Más detalles

Imprimir

Más

El dispositivo tiene clase de disparo 10. Otras características son la compensación de temperatura, contacto de disparo (NC), contacto de señal (NO), reinicio automático o manual seleccionable, mecanismo de disparo libre, función STOP e indicación de disparo. Los relés de sobrecarga se conectan directamente a los contactores del bloque. Los kits de montaje individuales están disponibles como accesorio.

Técnico

Rango de ajuste: 1.7 ... 2.3 A

Voltaje operativo nominal: Auxiliary Circuit 600 V AC/DC
Main Circuit 690 V AC

Corriente operativa nominal (Ie): 2.3 A

Corriente operativa nominal AC-3 (Ie): 2.3 A

Frecuencia nominal (f):

Circuito auxiliar 50 Hz

Circuito auxiliar 60 Hz

Circuito auxiliar DC

Circuito principal 50 Hz

Circuito principal 60 Hz

Voltaje nominal de resistencia al impulso:

Auxiliary Circuit 6 kV
Main Circuit 6 kV

Voltaje de aislamiento nominal: 690 V

Número de polos: 3

Número de contactos auxiliares NC: 1

Número de contactos auxiliares NO: 1

Número de polos protegidos: 3

Corriente térmica convencional al aire libre:

Auxiliary Circuit NC 6 A
Auxiliary Circuit NO 4 A

Corriente operativa nominal AC-15:

           (120 V) NC 3 A
       (120 V) NO 0.5 A
           (240 V) NC 3 A
           (240 V) NO 0.5 A
           (400 V) NC 0.75 A
           (400 V) NO 0.5 A
           (500 V) NC 0.75 A
           (500 V) NO 0.5 A

Corriente operativa nominal DC-13:

          (125 V) NC 0.55 A
          (125 V) NO 0.55 A
          (24 V) NC 1.25 A
          (24 V) NO 1.25 A
          (250 V) NC 0.27 A
          (250 V) NO 0.27 A
          (500 V) NC 0.15 A
          (500 V) NO 0.15 A
          (60 V) NC 0.55 A
          (60 V) NO 0.55 A

Grado de protección: IP20
